الوصف
18km ليزر RangeFinder anti - vibratأيون و ورقة بيانات تقنية صدمة
تحدد هذه المواصفات الفنية الوظائف والتطبيقات والمؤشرات الفنية الرئيسية ومتطلبات القدرة على التكيف البيئي لـ Laser RangeFinder.
الوظائف الرئيسية
• وظائف التحكم في/إيقاف التشغيل
• ليزر يتراوح مع الإبلاغ عن مسافة الوقت-
• Over - وظيفة إنذار درجة الحرارة
• حماية الاتصال العكسية للقطارات ، والتواصل الزائد ، وحماية الجهد الزائد
• إمكانيات الاكتشاف Self - ، بما في ذلك Test Power -
• وظائف عد النبض
• ترقية البرامج عبر الإنترنت عبر حافلة Can
متطلبات مؤشر الأداء الرئيسية
الجدول: مؤشرات الأداء الرئيسية
| فئة | مواصفة | القيمة/الوصف |
| ميزات LRF | طول موجة الليزر | 1.54μm±0.01μm |
| وقت التحضير | أقل من أو يساوي 1 دقيقة | |
| طاقة الليزر | أكبر من أو تساوي 200μJ | |
| اختلاف شعاع الليزر | أقل من أو يساوي 0.3 mRAD | |
| شعاع الإشارة المكانية عدم الاستقرار |
أقل من أو يساوي 0.03 MRAD (10) | |
| نطاق يتراوح* | لا يقل عن 0.3 كم إلى 18 كم | |
| تتراوح الدقة | أفضل من 5 أمتار | |
| معدل النجاح يتراوح | أكبر من أو تساوي 98 ٪ | |
| تكرار الليزر تكرار |
1 هرتز ، 5 هرتز | |
| الليزر المستمر وقت |
الحد الأقصى المستمر يتراوح الوقت أكبر من أو يساوي 1 دقيقة ، أقل من أو يساوي 30 ثانية |
|
| المحور البصري غير - | ||
| التوازي مع التثبيت سطح |
أقل من أو يساوي أنا | |
| كهربائي قوة |
جهد إمدادات الطاقة | +22 vto +29 v |
| استهلاك الطاقة | ذروة أقل من أو تساوي 20 واط ، متوسط أقل من أو يساوي 10 واط | |
| وزن | أقل من أو يساوي 600 جم | |
| ميكانيكي | الأبعاد الخارجية | أقل من أو يساوي 127 مم × 85 مم × 53 مم |
| (ث/موصل) | ||
| البيئة | درجة حرارة التشغيل | -40 درجة إلى +60 درجة |
| درجة حرارة التخزين | -55 درجة درجة إلى +70 |
الاهتزاز واختبار مروع
| عناصر الاختبار | إجراء الاختبار (وصف موجز) |
| اختبار الاهتزاز الوظيفي | العملية العادية أثناء الاهتزاز لكل GJB 150.16A-2009 ؛ 3 محاور متعامدة ، 1 ساعة لكل محور ؛ القبول: X ، Y ، Z ، 20 دقيقة لكل محور |
| اختبار التحمل الاهتزاز | العملية العادية بعد 1.6 مرة من حجم الاهتزاز الوظيفي ؛ محاور 3thogonal ، 3 ساعات لكل محور |
| اختبار الصدمة | العملية العادية بعد نصف - صدمات الموجة الجيبية: 15 جرام تسارع الذروة ، مدة 11 مللي ثانية ، تغيير السرعة 1.05m/s ، أكبر من أو تساوي 55 مللي ثانية بين الصدمات المجاورة ؛ 3 محاور ، 6 اتجاهات ، 3 آثار لكل اتجاه (18 مرة تمامًا) |
*ملاحظة: تم قياسه تحت ارتفاع طائرة 9 كم ، وضوح الأرض 20 كم ، واضطراب في الغلاف الجوي المتوسطة ، والانعكاس المنتشر 0.2 ، الحجم المستهدف 10 م × 10 م)
صورة المنتج:

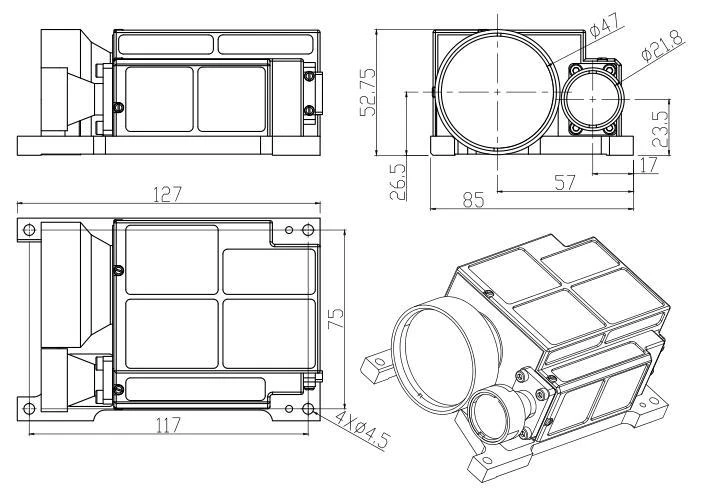

رسومات الأبعاد:
رسومات الأبعاد:
